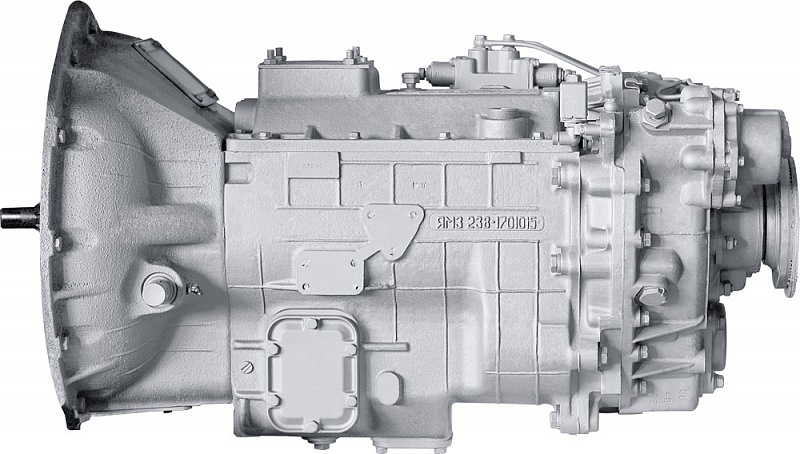

Коробка передач ЯМЗ-2381

8-ступенчатая, механическая; четырехступенчатая основная коробка с двухдиапазонным планетарным де­мультипликатором, с синхронизаторами на всех передачах переднего хода.
Совместное производство "Автодизель" (ЯМЗ) и "ТМЗ".

Управление переключением передач

Рычаг или механизм для подсоединения дистанционного привода с вы­водом соедини­тельного валика налево в ос­новной коробке и полуавтома­тическое пнев­матическое переключение демультиплика­тора с автома­тической бло­кировкой вклю­чения низшего диапазона.

Дополнительный отбор мощности

  • от зубчатого венца на зад­нем конце промежуточного вала через вал отбора мощности до 73,5 кВт (100 л.с.);
  • от прямозубой шестерни промежуточного вала через боковой правый люк до 29,5 кВт (40 л.с.).
Объем масла в картере коробки передач 7,5+0'5 л.

Коробки могут быть укомплектованы герметизированным картером сцепления с крышкой выходного вала под механический или электронный привод спидометра.

ПОКАЗАТЕЛЬ
Максимальный входной крутящий момент, Н.м

1275

Максимальный входной крутящий момент, Н.м

365

Передаточные числа

1 -7,3

2 - 4,86

3 - 3,50

4 - 2,48

5 - 2,09

6 - 1,39

7 - 1,00

8 - 0,71

Задний ход - 10,46

Фланец крепления карданного вала

Гладкий, 8 болтов М10 на Ø 155 мм или ISO8667-T180
